Cosa hè PV Ribbon è cumu si fabrica?

Cosa hè a cinta PV, è cumu hè fabricata?

PV Ribbonhè un cunduttore cruciale per a trasmissione di corrente in i moduli fotovoltaici di siliciu cristallino. Hè tipicamente fattu da un materiale di basa di rame d'alta conduttività chì hè sottumessu à prucessi di laminazione, annealing è stagnatura. Sicondu a so applicazione, i nastri PV sò principarmenti categurizzati in nastri di interconnessione è nastri di busbar.

I nastri di interconnessione cunnettanu e cellule solari adiacenti, cunducendu u currente generatu da e cellule à a stringa di cellula. I nastri di busbar, chì sò generalmente più grande in grandezza, recullanu corrente da e corde di cellula è dirighjenu à i terminali di output di u modulu o a scatula di junction. In cunseguenza, a precisione dimensionale di a cinta, a dritta, l'uniformità di u rivestimentu è e proprietà meccaniche impactanu direttamente a stabilità di u prucessu di saldatura è l'affidabilità à longu andà di u modulu.

Perchè u filu di rame deve esse rotulatu in una cinta piatta?

U filu di cobre tondu tradiziunale ùn pò micca esse usatu direttamente in moduli PV; hè bisognu di deformazione plastica per mudificà a so forma trasversale, trasfurmendu u materiale da un prufilu tondu in una striscia piatta cù una proporzione precisa di larghezza à spessore.

In a pruduzzione di nastri, a funzione core di u prucessu di laminazione ùn hè micca solu di "appiccicà u filu di rame", ma di ottene una larghezza stabile, un spessore, una qualità di bordu è una piattezza per via di deformazione cuntrullata. I fluttuazioni in larghezza ponu influenzà l'allineamentu di a saldatura, u spessore irregolare impacta a consistenza di a resistenza elettrica, è una cattiva rettilineità pò purtà à irregularità di avvolgimentu è stagnatura instabili in i passi successivi.

Dunque, u prucessu di laminazione di nastri PV richiede un cuntrollu simultaneu di a deformazione di u materiale, a coordinazione di tensione, l'ispezione dimensionale è a qualità di a superficia.

Prucessu di fabricazione di nastri PV

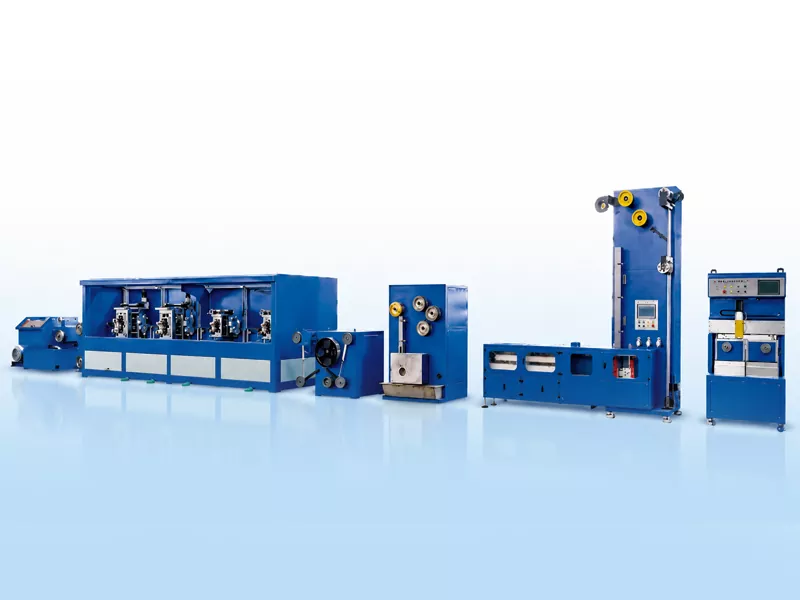

Un tipicuLinea di pruduzzioni di nastri PVusa u filu di rame senza ossigenu TU1 cum'è materia prima. Attraversu prucessi cum'è trafilatura in più fasi, laminazione di precisione, ricottura cuntinuu, trattamentu di flussu, stagnatura à caldo è avvolgimentu automaticu, ottene a fabricazione continua di nastri conduttivi piatti, stagnati da filu di rame tondo.

Da u filu di rame à u prucessu di fabricazione di nastri PV

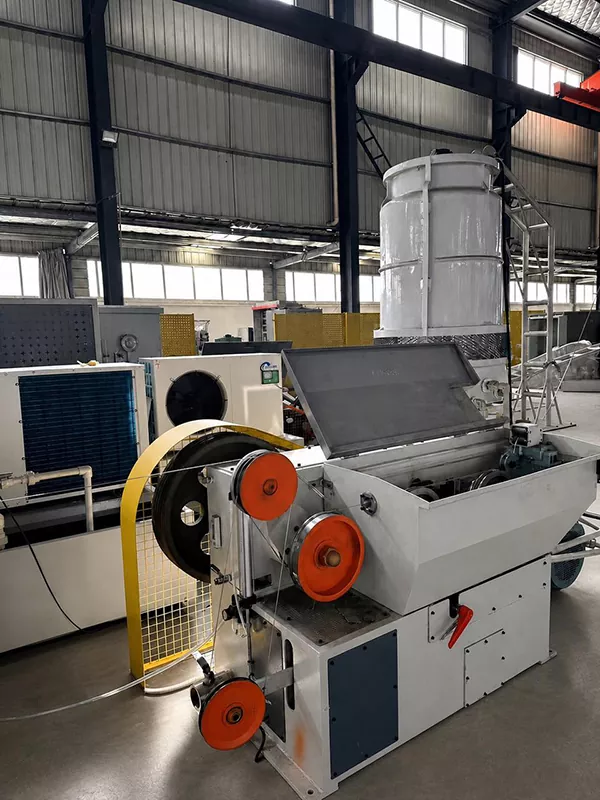

Disegnu Machine

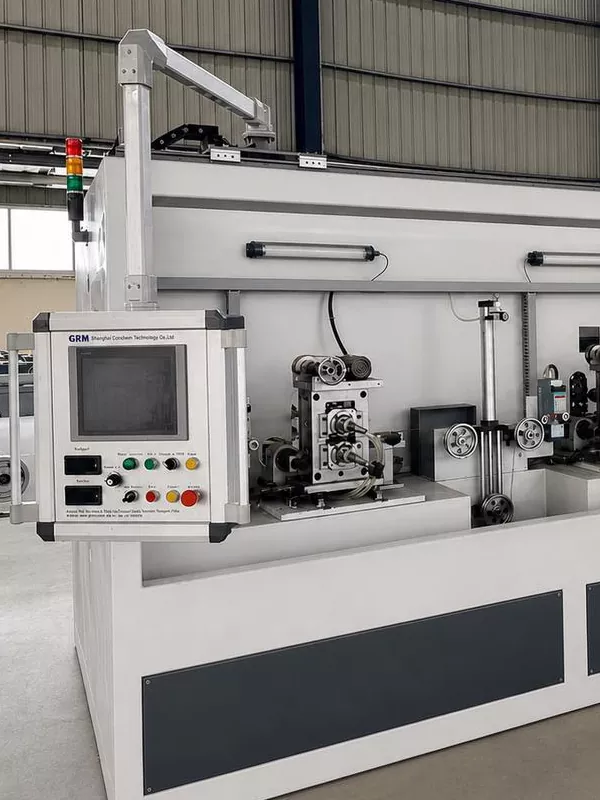

4 Roll Stand

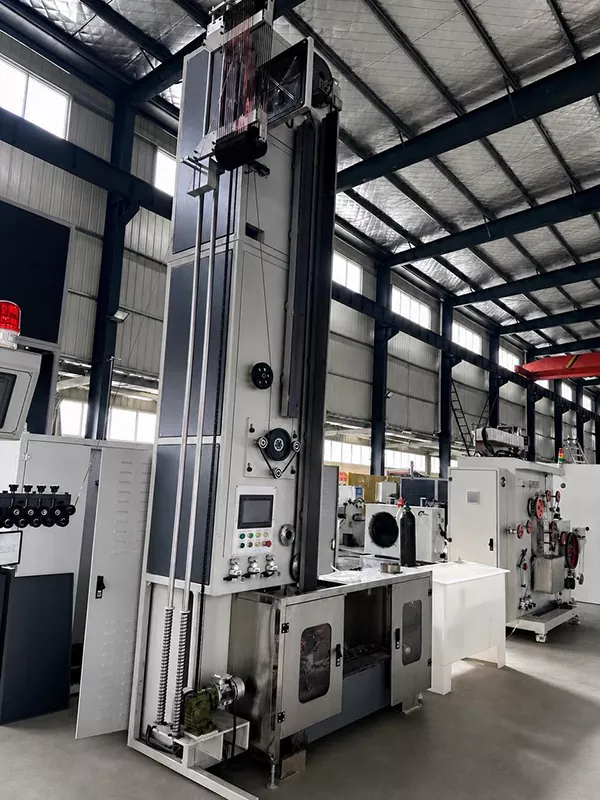

Ricottura

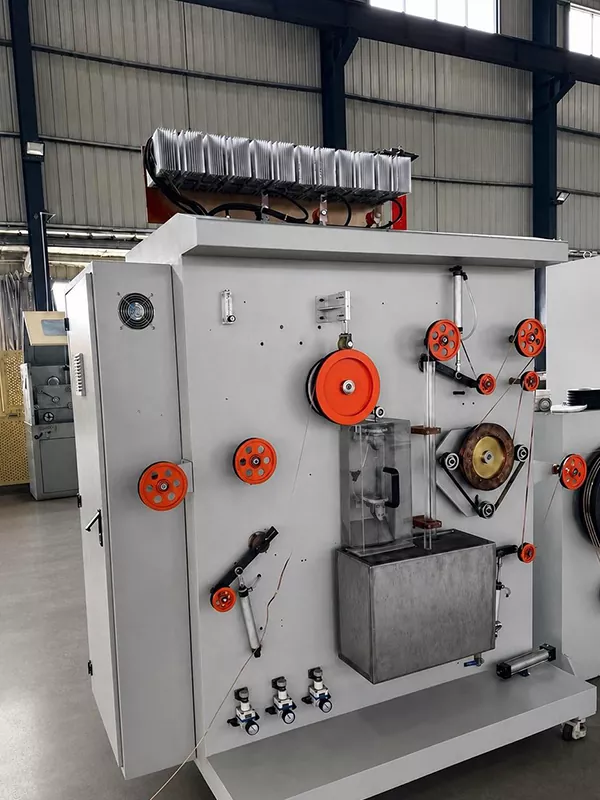

Rivestimentu di stagnu

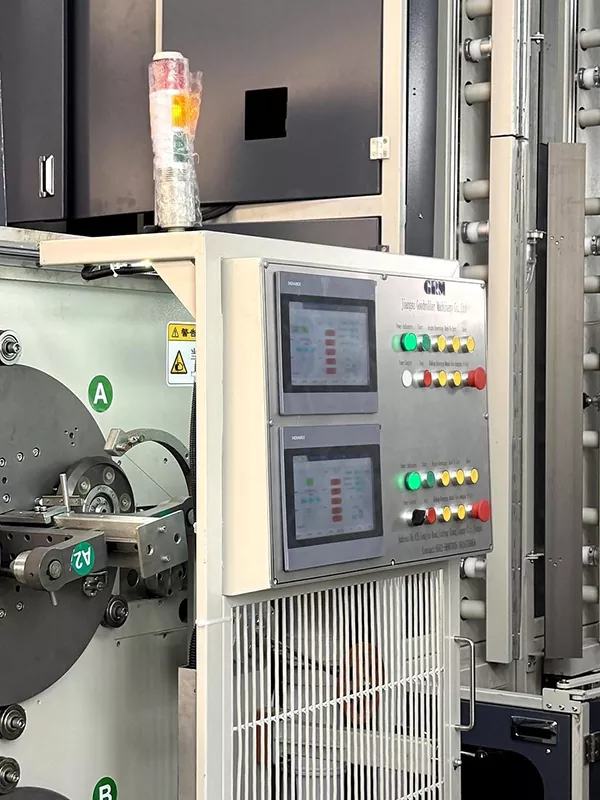

Cambio automaticu di bobina

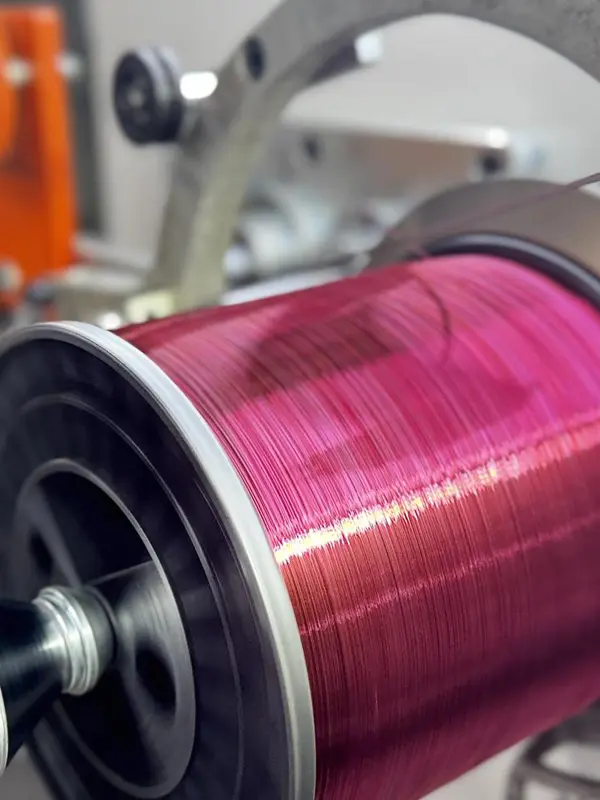

Ripresa di precisione

Filo di rame tondo → Trafilatura → Laminazione di precisione → Ricottura → Trattamento di flusso → Stagnatura a caldo → Avvolgimento automatico

Sfide chjave di a fabricazione

1. Width and Thickness Control

A larghezza è u gruixu di a cinta determinanu l'area di cuntattu di saldatura, a coerenza di a resistenza elettrica è a stabilità di u layout di u modulu. Per i prudutti di busbar larghi è sottili, ancu i picculi fluttuazioni durante u rolling sò amplificati in i successivi fasi di stagnatura è di avvolgimentu.

2. Strip Flatness è Straightness

A piattezza è a dritta di a striscia affettanu u percorsu durante a stagnatura, a stabilità di a tensione è a pulitezza di l'avvolgimentu. Una scarsa rettilineità face chì a striscia vaga, chì porta à un avvolgimentu irregolare o à i tempi di inattività per l'aghjustamenti in i prucessi successivi.

3. Annealing è Properties Mechanical

Le strisce di rame laminate necessitano di ricottura per aggiustare e so proprietà meccaniche. L'annealing insufficiente si traduce in una durezza eccessiva, chì impedisce a saldatura successiva è l'allievu di stress in u modulu; u cuntrariu, over-annealing pò cumprumissu a stabilità di pruduzzioni è cuerenza dimensionale.

4. Tin Coating Uniformità

A stagnatura in caldo richiede una copertura completa di a superficia è di i bordi di a cinta. Un revestimentu chì hè troppu sottile impedisce a saldabilità, mentre chì un revestimentu eccessivamente grossu aumenta u cunsumu di materiale è pò influenzà a cunsistenza dimensionale.

5. Coerenza Winding

L'avvolgimentu automaticu affetta micca solu l'aspettu di u produttu, ma ancu u so imballaggio, u trasportu è l'usu sussegwenti. Fattori cum'è u cuntrollu di tensione, i meccanismi di traversa servo-driven, è i metudi di cambiamentu di bobina determinanu a strettezza di l'avvolgimentu è l'allineamentu di u bordu.

Perchè a misurazione in linea importa

In a pruduzzione cuntinua, i cuntrolli spot manuali ùn ponu micca furnisce un feedback puntuale nantu à e variazioni di larghezza è spessore chì si verificanu durante u prucessu di laminazione. A misurazione laser in linea monitoreghja e deviazioni dimensionali in tempu reale è alimenta dati à l'interfaccia di l'operatore, chì permette à l'operatori di aghjustà i paràmetri di prucessu subitu.

Per i fabbricanti di nastri PV, u valore di l'ispezione in linea ùn hè micca solu in a rilevazione di prudutti non conformi, ma ancu in a minimizazione di a variazione di batch-to-batch è à rinfurzà a coerenza in tutta a produzzione continua.

Gamma tipica di prudutti

E dimensioni finite cumuni per i sbarre PV varianu da 3 à 8 mm di larghezza è da 0,2 à 0,4 mm di spessore. I requisiti specifici riguardanti dimensioni, tolleranze, spessore di rivestimentu di stagno è proprietà meccaniche sò determinate da u disignu di moduli, i prucessi di saldatura è i standard di i prudutti di i clienti.

Cunclusioni

A fabricazione di nastri PV ùn hè micca un prucessu chì implica un solu equipamentu; piuttostu, hè un prucessu cuntinuu integratu chì comprende trafilatura, laminazione, ricottura, stagnatura, ispezione è bobinatura. Per a fabricazione di moduli fotovoltaici d'alta efficienza, dimensioni stabili di nastri, una bona dritta, un revestimentu uniforme di stagno, è proprietà meccaniche cuntrullabili sò fundamentali per assicurà a qualità di saldatura di i moduli è affidabilità à longu andà.
