Linea di Produzione di Nastri di Busbar PV

A Linea di Produzione di Nastri di Busbar GRM PV hè cuncepitu per processà continuamente u filu tondu di rame senza ossigenu TU1 in un nastro conduttivu piattu di stagno di alta precisione. A linea hè adattata per a nastri di interconnessione PV, nastri di busbar, è pruduzzione di nastri di busbar riflettenti.

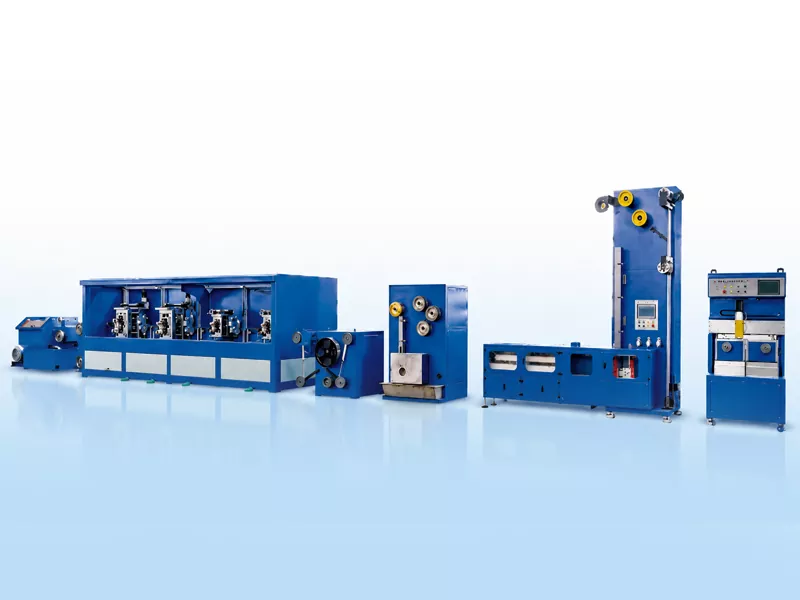

A linea cumpleta integra trafilatura, laminazione di precisione, ricottura cuntinuu, trattamentu di flussu, rivestimentu di stagno per immersione calda, è ripresa automatica. Aiuta i pruduttori di nastri PV à cuntrullà a precisione di larghezza è spessore, a qualità di u rivestimentu di stagno, a dritta di a striscia è a coerenza di l'avvolgimentu.
A linea di produzione di nastri di busbar GRM hè di circa 26 m di lunghezza è 3 m di larghezza, cù un pesu tutale di linea di circa 14 tunnellate. A velocità di cuncepimentu pò ghjunghje sin'à 150 m / min, secondu a dimensione di u filu di rame, a dimensione di u nastro finitu, a velocità di stagnamentu è u metudu di presa. In e cundizioni tipiche di produzzione, a pruduzzioni mensili pò ghjunghje à circa 60-80 tunnellate.

Mandate una dumanda

Descrizzione di u produttu

Da u filu di rame à u nastro di busbar finitu

A Linea di Produzione di Nastri PV Busbar usa principalmente filu di rame cum'è materia prima. U filu hè prima disegnatu à u diametru necessariu per u rolling, è poi furmatu in una cinta piatta per un rollu di precisione multi-stand. Dopu à laminazione, a striscia di ramu passa per l'annealing cuntinuu per aghjustà e so proprietà meccaniche, seguitu da u trattamentu di flussu è u revestimentu di stagnu à caldo. Infine, a cinta finita hè ferita da u sistema di presa automatica nantu à bobine o bobine di pancake.

Disegnu Machine

U filu di ramu hè trascinatu à traversu fustelle à un diametru di 2,6-3,0 mm, prontu per u rolling.

4 Roll Stand

U filu di rame tondu hè rotulatu in una cinta piatta, cun una precisione di larghezza è di spessore cuntrullata.

Ricottura

L'annealing di short-circuit hè utilizatu cù a prutezzione di gas inerte è u rinfrescante di l'acqua circulante per migliurà e proprietà meccaniche di a cinta di cobre.

Rivestimentu di stagnu

U revestimentu di stagno à immersione calda hè utilizatu. I culteddi d'aria cuntrolanu u spessore di a strata di stagno, è i fan di rinfrescante aiutanu à stabilizzà a qualità di a superficia. Spessore di revestimentu di stagno unicu latu: 0,01-0,025 mm.

Cambio automaticu di bobina

E funzioni opzionali includenu u servo traversing, u cambiamentu automaticu di bobina, u tagliu automaticu è u taping automaticu.

Ripresa di precisione

Bobina di bobina: finu à 30 kg.

Avvolgimentu di bobina pancake: opzionale 1-2 kg.

R&D è brevetti

Dapoi u 2015, GRM hà cuntinuatu à sviluppà l'equipaggiu di fabricazione per a nastri di interconnessione PV è nastri di busbar. A cumpagnia hà ottenutu parechje brevetti tecnichi in relazione à u laminazione di precisione, l'integrazione di a linea di produzzione è i prucessi di fabricazione di nastri PV.

Tecnologie brevettate GRM per l'equipaggiu di fabricazione di nastri PV

Funzioni chjave

Produzione cuntinuu da l'ingressu di filu di rame à l'output finitu di nastri busbar rivestiti di stagno.
Cuerenza dimensionale mejorata, uniformità di rivestimentu è qualità di avvolgimentu.
A coordinazione di a tensione è a presa automatica aiutanu à riduce l'interruzzioni di a produzzione è l'intervenzione manuale.
Supporta a produzzione di nastri di busbar standard è di nastri di busbar riflettenti per diverse esigenze di materiale di moduli PV.
Fornisce à i pruduttori di nastri PV una soluzione di produzzione integrata focalizzata in u cuntrollu di u prucessu, a coerenza di u produttu è l'efficienza di a produzzione.

Domande Frequenti

1.Chì ghjè a gamma di taglia di u pruduttu finitu?

Larghezza finita: 3-8 mm.

Spessore finitu: 0,2-0,4 mm.

2.Chì sò i intervalli di tolleranza è proprietà meccaniche?

Tolleranza di larghezza: ± 0,085 mm.

Tolleranza di spessore: ± 0,01 mm.

Forza di Tensile: ≥260 MPa.

Forza di rendiment: 90-130 MPa.

3.Chì metudu di revestimentu di stagno hè utilizatu?

A linea usa un revestimentu di stagnu à caldo, cù una copertura completa intornu à a cinta, cumprese i dui bordi laterali.

4.Cumu si misuranu a larghezza è u grossu di u produttu?

U quartu stand di u mulinu di laminazione di quattru stand hè dotatu di dui sistemi di misurazione laser, unu per a misurazione di larghezza è unu per a misurazione di spessore. I dati di misurazione ponu esse visualizati nantu à l'HMI.

5.Chì materiali ponu esse processati?

A Linea di Produzione di Nastri di Busbar PV hè principalmente pensata per u filu di rame senza ossigenu TU1. E cunfigurazioni persunalizate ponu esse furnite secondu diverse leghe di rame, dimensioni di u produttu è esigenze speciali di nastri.
