Cumu a Produzione di Fili Rotondi MBB Beneficia da a Macchina Solare PV Ribbon?

Dentru un stabilimentu mudernu di fabricazione di celle solari, un filu di ramu sottile, appena più grossu di un capeddu umanu, hè disegnatu, annealed, è rivestitu cù una strata precisa di saldatura. Questu hè u filu tondu MBB (Multi-Busbar), l'interconnessione critica chì portarà corrente da millaie di cellule fotovoltaiche individuali à u bordu di u pannellu solare. A produzzione di stu filu hè una maraviglia di l'ingegneria di precisione, induve e tolleranze sò misurate in microni è a coerenza ùn hè micca negoziabile. Qualchese deviazione di diamitru, spessore di rivestimentu, o proprietà meccaniche pò riduce l'efficienza di u pannellu solare tutale. Questu hè u mondu esigente di a fabricazione di interconnessione fotovoltaica, è hè quì chì a Macchina Solar PV Ribbon prova u so valore essenziale.

UMacchina Solar PV Ribbonhè un pezzu specializatu di l'equipaggiu di produzzione chì integra parechji prucessi in una sola linea continua. Tira u filu, cuntrola a so forza di trazione attraversu l'annealing, è applica un revestimentu di saldatura uniforme. L'intruduzioni di una Macchina Solar PV Ribbon in una linea di produzzione di filu tondu MBB ùn hè micca solu una migliione incrementale; hè una trasfurmazioni. I cuntrolli di precisione di a macchina riducenu a variazione di diametru, u so sistema di ricottura avanzatu assicura proprietà meccaniche coerenti, è a so tecnulugia di rivestimentu furnisce un spessore di saldatura uniforme in tutta a lunghezza di u filu. Queste migliure si traducenu direttamente in un filu rotondu MBB di qualità superiore, chì à u turnu porta à pannelli solari più efficaci è i costi di produzzione più bassi. Stu articulu hà da scopre i modi specifichi in quale una Macchina Solar PV Ribbon benefiziu a produzzione di fili tondi MBB, esaminendu i principii di l'ingegneria, l'innuvazioni di prucessu è i risultati di u mondu reale chì facenu un strumentu indispensabile per l'industria solare.

Table of Contents

• 1. Chì ghjè u MBB Round Wire è perchè hè impurtante in i pannelli solari ?
• 2. Chì ghjè una Macchina Solar PV Ribbon è cumu si travaglia ?
• 3. How Do Precision Drawing Control Improve Wire Diameter Consistency?
• 4. Cumu u prucessu d'anneling assicura una proprietà meccanica consistente?
• 5. Cumu l'uniformità di u Coating Reduce I Difetti è Improve Cell Connection?
• 6. Chì sò i benefici di a produzzione in u mondu reale di l'usu di una macchina di nastri solari PV ?
• 7. Domande frequenti (FAQ)
• 8. Cunclusioni

1. Chì ghjè u MBB Round Wire è perchè hè impurtante in i pannelli solari ?

Per capisce i benefici di u Solar PV Ribbon Machine, avemu da capisce prima u pruduttu chì pruduce: MBB round wire. MBB, o Multi-Busbar, si riferisce à una architettura di cellula induve parechji fili sottili sò usati per cullà u currente da a cellula solare, in uppusizione à u disignu tradiziunale di utilizà 3 o 4 nastri più grossi è piatti. Questa architettura hè un avanzu significativu in a tecnulugia di e cellule solari. Aumentendu u nùmeru di busbars, a strada di cullizzioni attuale hè accurtata, riducendu a resistenza di a serie è migliurà l'efficienza generale di e cellule. I fili stessi devenu esse estremamente fine - in genere trà 0,25 mm è 0,4 mm di diametru - è sò rivestiti cù una lega di saldatura per facilità a cunnessione à a cellula.

A transizione à u filu tondu MBB hè stata guidata da a ricerca incessante di una efficienza di cellula solare più alta. L'ombra ridutta da i fili più sottili è tondi aumenta l'area di raccolta di luce di a cellula. U percorsu di u currente più curtu riduce e perdite resistive, è u tonu più fine permette un cuntrollu più precisu di a pruduzzioni elettrica di a cellula. Questi benefici aumentanu in modu cullettivu l'efficienza di u pannellu solare da 1-2%, chì hè un guadagnu significativu in u mercatu solare cumpetitivu. In ogni casu, a produzzione di filu tondu MBB hè significativamente più sfida di a cinta tradiziunale. U diametru più chjucu è a necessità di un diametru ultra-precisu è u grossu di u revestimentu necessitanu un novu livellu di capacità di fabricazione.

A qualità di u filu tondu MBB hà un impattu direttu nantu à u rendiment è l'affidabilità di u pannellu solare. Un filu cun diametru inconsistente avarà una resistenza variabile, chì porta à punti caldi è perdita di putenza. Un filu cù un revestimentu di saldatura irregolare creerà ghjunti di saldatura debule, riducendu a forza meccanica è l'affidabilità di u pannellu. Un filu cù a forza di tensione sbagliata pò rompe durante a manipulazione. Hè per quessa chì a produzzione di u filu tondu MBB hè un prucessu d'altitudine chì richiede l'equipaggiu più avanzatu. ÀJiangsu Goodroller Machinery Co., Ltd., Avemu sviluppatu una Macchina Solar PV Ribbon chì risponde à sti esigenze esigenti, assicurendu chì ogni metru di filu tondu MBB pruduciutu hè di a più alta qualità.

2. Chì ghjè una Macchina Solar PV Ribbon è cumu si travaglia ?

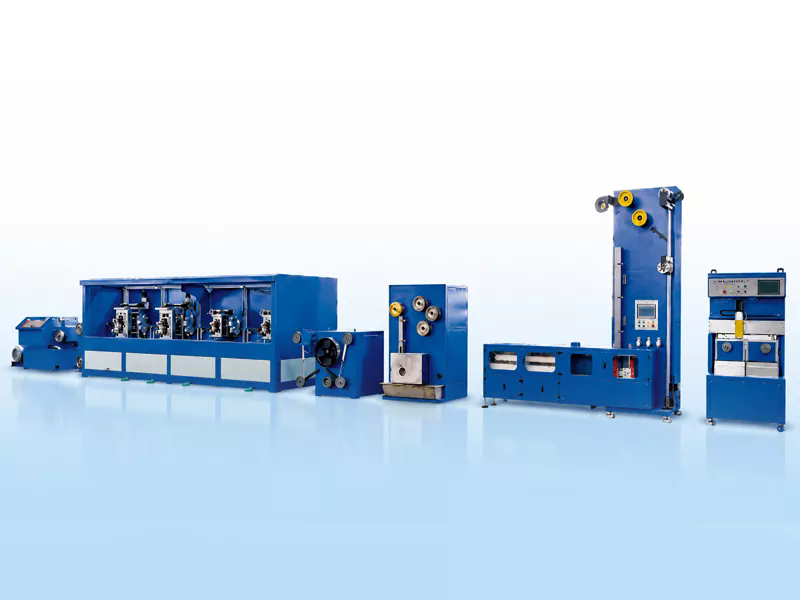

A Solar PV Ribbon Machine hè una linea di produzzione specializata pensata per fabricà i fili d'interconnessione d'alta precisione utilizati in pannelli solari, cumpresu u filu rotondu MBB. Ùn hè micca una sèmplice macchina di trafila; hè un sistema sufisticatu chì integra parechji prucessi critichi in una sola linea di produzzione cuntinua. A macchina tipicamente si compone di quattru fasi principali: pay-off, drawing, annealing, and coating. U prucessu principia cù una bobina di filu di ramu, chì hè alimentatu da una seria di fustelle di disegnu, ognuna riducendu u diametru à a specificazione finali. U prucessu di disegnu hè cuntrullatu da un sistema di cuntrollu di tensione precisu chì mantene una forza di trazione constante, assicurendu chì u filu ùn hè micca stendu o rottu.

Dopu à a tappa di disegnu, u filu entra in a sezione di annealing. L'anneling hè un prucessu di trattamentu termale chì allevia i stress interni indotti da u prucessu di trafilamentu, ristabilisce a duttilità di u filu è cuntrullà e so proprietà meccaniche, cum'è a forza di trazione è l'allungamentu. A sezione di annealing hè tipicamente custituita da un furnace multi-zona cù un cuntrollu precisu di a temperatura, chì permette l'aghjustamentu di i paràmetri di annealing per ottene e proprietà di filu desiderate. U filu passa allora per una seccione di rinfrescante prima di entre in u stadiu di revestimentu. U revestimentu hè un passu criticu, postu chì applicà una capa uniforme di lega di saldatura à u filu. U prucessu di revestimentu hè tipicamente realizatu cù un metudu di immersione in calda, induve u filu passa per un bagnu di saldatura fusa. A temperatura di u bagnu è a vitezza di u filu sò precisamente cuntrullati per assicurà un gruixu di revestimentu consistente.

Una di e caratteristiche chjave di una moderna Macchina Solar PV Ribbon hè a so integrazione di sistemi di cuntrollu intelligente. L'intera linea di produzzione hè monitorata è cuntrullata da un PLC (Programmable Logic Controller) chì coordina a velocità, a tensione, a temperatura è u spessore di u revestimentu. Questu assicura chì i paràmetri di produzzione sò mantinuti in e tolleranze strette richieste per u filu tondu MBB di alta qualità. A nostra fabbrica in GRM Rolling Mill hà cuncepitu a nostra Macchina Solar PV Ribbon cun un focusu nantu à precisione, affidabilità è facilità di operazione. Capemu chì i nostri clienti anu bisognu di una macchina chì pò pruduce filu di alta qualità in modu coerente, è a nostra macchina hè custruita per furnisce quella prestazione.

3. How Do Precision Drawing Control Improve Wire Diameter Consistency?

U paràmetru più criticu in a produzzione di filu tondu MBB hè u diametru di u filu. Ancu una variazione di pochi microni pò influenzà e proprietà elettriche è meccaniche di u filu, purtendu à a perdita di putenza o a rottura. A Macchina Solar PV Ribbon ottiene una coerenza di diametru eccezziunale per mezu di una cumminazione di fustelle di disegnu di precisione è di cuntrollu di tensione avanzatu. I fusti di disegnu sò fatti di materiali estremamente duru, cum'è diamante o carburu di tungstenu, è sò fabbricati cù dimensioni ultra-precise. Quandu u filu passa per ogni matri, u so diametru hè ridutta da una quantità specifica. I fusti sò disposti in una sequenza, cù ogni die riducendu u diametru un pocu più. U filu hè ancu lubricatu durante u prucessu di disegnu per riduce l'attrito è l'usura di e fustelle.

U sistema di cuntrollu di tensione hè l'altru cumpunente chjave di u cuntrollu di diametru. Se a tensione nantu à u filu hè troppu altu, u filu si stende è diventa più fino. Se a tensione hè troppu bassu, u filu ùn serà micca tiratu bè, purtendu à variazioni di diametru. U Solar PV Ribbon Machine utilizza un sistema di cuntrollu di tensione in circuitu chjusu chì monitora continuamente a tensione di u filu è aghjusta a velocità di i capstani di disegnu per mantene una tensione constante. Questu assicura chì u filu hè tiratu à un ritmu consistente, risultatu in un diametru uniforme. A tensione hè ancu cuntrullata durante u prucessu di annealing, cum'è u filu hè tiratu à traversu u furnace. Questu impedisce à u filu di sagging o rompe per via di espansione termica o cuntrazione.

Una Macchina Solar PV Ribbon pò tipicamente ottene una tolleranza di diametru di +/- 2 microns, chì hè significativamente megliu cà i +/- 10 microns tipici di e macchine di trafilatura convenzionali. Questa cunsistenza mejorata hè cruciale per u filu tondu MBB. Un filu cù un diametru consistente furnisce una resistenza consistente, assicurendu chì a cellula solare opera à a so efficienza ottima. Permette ancu una cunnessione più affidabile à a cellula solare, cum'è a unione di saldatura hè più uniforme. Questu risultatu in un pannellu solare più affidabile è più efficiente. A nostra fabbrica hà sviluppatu un sistema di cuntrollu di tensione proprietariu chì hè capace di ottene queste tolleranze strette, chì furnisce i nostri clienti cù u filu tondu MBB di alta qualità necessariu per e cellule solari di a prossima generazione.

4. Cumu u prucessu d'anneling assicura una proprietà meccanica consistente?

Mentre u diametru hè criticu, e proprietà meccaniche di u filu tondu MBB - a so forza di tensione, a duttilità è l'allungamentu - sò ugualmente impurtanti. Queste proprietà determinanu cumu u filu farà durante a manipulazione, a saldatura è a vita di serviziu di u pannellu solare. Se u filu hè troppu rigidu, serà difficiule di manighjà è pò rompe durante u prucessu di saldatura. Se u filu hè troppu morbidu, pò esse sag o esse facilmente danatu. U prucessu d'annealing hè rispunsevule per u cuntrollu di sti pruprietà. Durante u trattu, u filu di ramu s'indurisce, diventendu più duru è più fragile. U prucessu d'annealing riscalda u filu à una temperatura specifica, poi u rinfriscà lentamente, chì recristallizza i grani di metalli, alleviendu u stress internu è ristabilisce a duttilità di u filu.

In un Solar PV Ribbon Machine, a sezione di annealing hè un furnace multi-zona cuntrullatu precisamente. U filu passa per parechje zoni, ognunu à una temperatura sfarente, per ottene u prufilu d'annealing desideratu. A temperatura è a vitezza di u filu attraversu u furnace determinanu e proprietà meccaniche finali. U furnace hè tipicamente equipatu cù una atmosfera protettiva, cum'è nitrogenu o idrogenu, per impedisce l'ossidazione di u filu durante u prucessu à alta temperatura. A seccione di rinfrescamentu dopu à u furnace hè ancu cuncepitu per ottene un ritmu di rinfrescante specificu, chì influenza ancu a struttura di granu è e proprietà meccaniche.

Fighjemu un esempiu specificu: a forza di trazione di u filu tondu MBB hè tipicamente trà 25 è 35 kg/mm². Se u filu hè annealed à una forza di trazione di 28 kg / mm², u filu averà una bona duttilità è serà faciule da manighjà. Se u filu hè sottumessu, a forza di trazione pò esse 40 kg / mm², facendu u filu fragile. Se u filu hè over-annealed, a forza di trazione puderia calà à 20 kg/mm², rendendu u filu troppu molle. U cuntrollu precisu di a temperatura di a Macchina Solar PV Ribbon assicura chì u prucessu di ricottura hè ripetibile è coherente, chì permette à u fabricatore di pruduce filu cù e proprietà meccaniche precise richieste. In Jiangsu Goodroller Machinery Co., Ltd., avemu una vasta sperienza in u disignu di a sezione di annealing di a Solar PV Ribbon Machine, assicurendu chì i nostri clienti ponu pruduce filu tondu MBB cù e proprietà richieste.

5. Cumu l'uniformità di u Coating Reduce I Difetti è Improve Cell Connection?

L'ultimu passu criticu in a produzzione di filu tondu MBB hè l'applicazione di u revestimentu di saldatura. U revestimentu serve dui scopi: prutegge u filu di cobre da a corrosione, è facilita a cunnessione à a cellula solare. U revestimentu deve esse appiicatu uniformemente è à u spessore currettu. Se u revestimentu hè troppu magre, ùn pò micca furnisce una prutezzione adatta o formate una bona unione di saldatura. Se u revestimentu hè troppu grossu, pò riduce a conduttività di u filu è aumenta u costu di produzzione. U Solar PV Ribbon Machine usa un prucessu di rivestimentu in caldo, induve u filu passa per un bagnu di saldatura fusa. A saldatura hè tipicamente una lega di stagno-piombo o stagno-piombo-argentu, anche si sò ancu aduprati ligami senza piombo. A temperatura di u bagnu è a vitezza di u filu sò precisamente cuntrullati per ottene u gruixu di revestimentu desideratu.

L'uniformità di u revestimentu hè ottenuta attraversu parechji miccanismi. U filu hè pre-pulitu è ​​spessu flussu prima di entre in u bagnu di saldatura per assicurà una bona umidità. A temperatura di u bagnu hè cuntrullata à +/- 2 ° C per mantene a viscosità coherente è a tensione superficiale. U filu hè ritiratu da u bagnu in un angulu cuntrullatu, chì aiuta à sguassà l'excedente di solder. U filu rivestitu poi passa per un sistema di pulitura, cum'è un set di cutiddi d'aria o di pulitori di ceramica, per caccià ogni saldatura eccessiva è assicurà un revestimentu uniforme. U filu finale rivestitu hè poi rinfriscatu è spooled in una bobina di presa.

A tavula seguente riassume i paràmetri di prucessu chjave per a sezione di rivestimentu di una Macchina Solar PV Ribbon.

U revestimentu uniforme furnitu da u Solar PV Ribbon Machine hè essenziale per l'affidabilità di u pannellu solare. Un revestimentu consistente assicura chì l'unione di saldatura trà u filu è a cellula solare hè forte è uniforme, chì furnisce un bonu cuntattu elettricu è forza meccanica. Questu reduce u risicu di fallimentu di u pannellu solare. In Jiangsu Goodroller Machinery Co., Ltd., avemu ottimizatu a sezione di rivestimentu di a nostra Macchina Solar PV Ribbon per furnisce u rivestimentu di a più alta qualità, assicurendu chì u filu rotondu MBB di i nostri clienti risponde à i requisiti più esigenti.

6. Chì sò i benefici di a produzzione in u mondu reale di l'usu di una macchina di nastri solari PV ?

L'adopzione di una Macchina Solare PV Ribbon per a produzzione di fili tondi MBB offre una gamma di benefici tangibili di produzzione. Questi benefici ponu esse misurati in termini di rendimentu aumentatu, a qualità di u produttu mejorata è i costi di produzzione ridotti. Esaminemu i modi specifichi in quale una Macchina Solar PV Ribbon mellora u prucessu di produzzione. Unu di i benefizii più significati hè a riduzzione di a tarifa di scrap. A precisione di u Solar PV Ribbon Machine, in particulare i so sistemi di cuntrollu di circuitu chjusu, minimizza variazioni di diametru, inconsistenzi di annealing, è difetti di rivestimentu. Questu risultatu in una proporzione più altu di u filu chì risponde à e specificazioni, riducendu a quantità di filu chì deve esse scrapped.

Un altru benefiziu hè l'aumentu di a velocità di produzzione. Una moderna Macchina Solar PV Ribbon pò operà à velocità di 10-30 metri per minutu, chì hè significativamente più veloce di e macchine più vechje. L'operazione à alta velocità, cumminata cù l'affidabilità di a macchina, aumenta a produzzione generale di a linea di produzzione. Questu permette à i pruduttori di risponde à a crescente dumanda di filu tondu MBB senza avè bisognu di investisce in linee di produzzione supplementari. A Macchina Solar PV Ribbon offre ancu un cuntrollu di prucessu migliuratu, chì permette à i pruduttori di pruduce fili cù proprietà coerenti, indipendentemente da variazioni in materie prime o cundizioni operative. Questu reduce a necessità di aghjustamenti frequenti di u prucessu è cuntrolli di qualità, migliurà ulteriormente l'efficienza.

I benefizii di u mondu reale di l'usu di una Macchina Solar PV Ribbon sò illustrati in a seguente tabella, chì paraguna u rendiment di una linea di produzzione tipica cunvinziunali cù una linea equipata cù una Macchina Solar PV Ribbon.

Queste figure dimustranu chì a Macchina Solar PV Ribbon ùn hè micca solu una migliione incrementale; hè un passu-cambiamentu in a pruduzzioni di filu tondu MBB. A cumminazione di precisione mejorata, velocità più alta è scrap rate più bassa porta à un aumentu significativu di a pruduzzioni è una riduzione di i costi di produzzione. Per i pruduttori di fili rotondi MBB, l'investimentu in una Macchina Solar PV Ribbon hè una mossa strategica chì pò rinfurzà a so cumpetitività è a prufittuità. A nostra fabbrica in GRM Rolling Mill hè impegnata à furnisce à i nostri clienti Macchine Solar PV Ribbon di più alta qualità, aiutendu à ottene questi benefici di produzzione in u mondu reale.

7. Domande frequenti (FAQ)

Quistione 1: Chì diametri di filu pò pruduce una Macchina Solar PV Ribbon?

Risposta: Un tipicu Solar PV Ribbon Machine pò pruduce filu tondu MBB in una gamma di diametri, tipicamente da 0,20 mm à 0,50 mm. A gamma di diametru specificu dipende da a cunfigurazione di a macchina è da i fusti utilizati. A nostra fabbrica in Jiangsu Goodroller Machinery Co., Ltd. offre macchine chì ponu esse persunalizate per pruduce diametri specifichi, è pudemu ancu furnisce l'attrezzi per una larga gamma di dimensioni. I diametri più cumuni per u filu tondu MBB sò 0,25 mm, 0,30 mm è 0,35 mm, ma a macchina pò esse adattata per altre dimensioni cum'è necessariu.

Quistione 2: Chì tipi di rivestimenti di saldatura ponu applicà a Macchina Solar PV Ribbon?

Risposta: U Solar PV Ribbon Machine pò applicà una varietà di rivestimenti di saldatura, cumprese leghe standard di stagno-piombo (SnPb), leghe senza piombo (cum'è SnAgCu, SnBi è SnAg), è leghe persunalizate. U tipu di revestimentu hè determinatu da a cumpusizioni di u bagnu di saldatura. A macchina hè pensata per operare cù diverse leghe di saldatura aghjustendu a temperatura di u bagnu è a velocità di u filu. A nostra fabbrica pò furnisce una guida nantu à a megliu lega di rivestimentu per a vostra applicazione specifica è pò furnisce l'equipaggiu necessariu.

Quistione 3: Cumu a Macchina Solar PV Ribbon gestisce diverse materiali di filu?

Risposta: U Solar PV Ribbon Machine hè principalmente pensatu per u filu di cobre, chì hè u materiale standard per i fili di interconnessione fotovoltaica. Tuttavia, a macchina pò ancu trattà cù altri materiali, cum'è u ramu o l'aluminiu argentatu, cù l'aghjustamenti adatti à i paràmetri di u prucessu. I prucessi di disegnu è annealing ponu esse mudificate per diversi materiali, è u prucessu di revestimentu deve esse adattatu à a lega di saldatura specifica. A nostra fabbrica pò persunalizà a macchina per trattà i vostri bisogni specifichi di materiale di filu è di rivestimentu.

Quistione 4: Chì ci hè u requisitu di mantenimentu per una Macchina Solar PV Ribbon?

Risposta: U Solar PV Ribbon Machine hè pensatu per un funziunamentu affidabile cù mantenimentu minimu. U mantenimentu di rutina include a pulizia di e fustelle di disegnu, u cuntrollu di u sistema di cuntrollu di tensione, è u monitoraghju di a cundizione di e cinture è i cuscinetti. U furnace di annealing richiede ancu l'ispezione periodica è a calibrazione di i sensori di temperatura. U bagnu di saldatura richiede una pulizia regulare è a ricuperazione di l'alia di saldatura. A nostra fabbrica furnisce un manuale di mantenimentu cumpletu è offre un supportu tecnicu per aiutà i clienti à mantene e so macchine operate à u massimu rendiment.

Quistione 5: Chì ghjè a vita tipica di una Macchina Solar PV Ribbon?

Risposta: Una macchina di nastri solari PV d'alta qualità pò avè una vita di serviziu di 10-15 anni o più, secondu u livellu di mantenimentu è e cundizioni di u funziunamentu. I cumpunenti chjave chì ponu esse rimpiazzati cù u tempu includenu i fusti di disegnu, l'elementi di riscaldamentu di u fornu di annealing, è i cumpunenti di bagnu di saldatura. A nostra fabbrica in Jiangsu Goodroller Machinery Co., Ltd. furnisce una gamma completa di pezzi di ricambio è supportu tecnicu per assicurà chì e nostre macchine cuntinueghjanu à operare in modu affidabile per tutta a so vita di serviziu.

8. Cunclusioni

U Solar PV Ribbon Machine hè un strumentu essenziale per a produzzione di filu rotondu MBB di alta qualità. U so disegnu di precisione, l'annealing cuntrullatu è e capacità di rivestimentu uniformi permettenu à i fabricatori di pruduce filu cù una coerenza eccezziunale, chì porta à una riduzione di scarti, una velocità di produzzione aumentata è un pruduttu finale megliu. Investendu in una Macchina Solare PV Ribbon, i pruduttori ponu risponde à a crescente dumanda di pannelli solari d'alta efficienza riducendu i so costi di produzzione è migliurà a so impronta ambientale. I beneficii di a Macchina Solar PV Ribbon si estende oltre a linea di produzzione; cuntribuiscenu à u sviluppu di pannelli solari più efficaci è affidabili, accelerà a transizione à un futuru energeticu sustinibule.

À Jiangsu Goodroller Machinery Co., Ltd., simu impegnati à avanzà a tecnulugia di a produzzione di fili di interconnessione solare. I nostri Macchine Solar PV Ribbon sò cuncepiti cun precisione, affidabilità è facilità d'operazione in mente, assicurendu chì i nostri clienti ponu pruduce u filu rotondu MBB di più alta qualità. Vi invitemu à cuntattateci per sapè di più nantu à e nostre macchine è cumu si ponu benefiziu di e vostre operazioni di produzzione.

Cuntattate oghje Jiangsu Goodroller Machinery Co., Ltdper scopre cumu a nostra Macchina Solar PV Ribbon pò trasfurmà a vostra produzzione di filu tondu MBB.
