Linea di Disegnu è Laminazione Integrata per Filu Piattu di Rame di Precisione

A Linea Integrata di Disegnu è Laminazione di GRM per u Filu Piatto di Rame di Precisione hè una soluzione di produzzione di filu pianu di rame persunalizatu chì integra trafilatura, laminazione di precisione, misurazione in linea è presa automatica in un prucessu continuu. Cuncepitu per i cunduttori di trasformatori, a fabricazione di cunduttori CTC, u filu rettangulare smaltatu, è a produzzione di fili piani di mutore EV, a linea raggiunge velocità finu à 400 m / min. Stu sistema integratu migliurà l'efficienza è riduce a manipulazione di materiale.

Mandate una dumanda

Valutazione: 5.0

(Conte di valutazione: 1)

Descrizzione di u produttu

A linea integrata di disegnu è di laminazione GRM combina trafilatura, laminazione di precisione, misurazione in linea è presa automatica in un prucessu di produzzione cuntinuu. U sistema hè pensatu per a fabricazione di filu pianu di rame d'alta precisione utilizatu in fili magnetichi, cunduttori di trasformatori, cunduttori CTC è applicazioni di mutori EV.

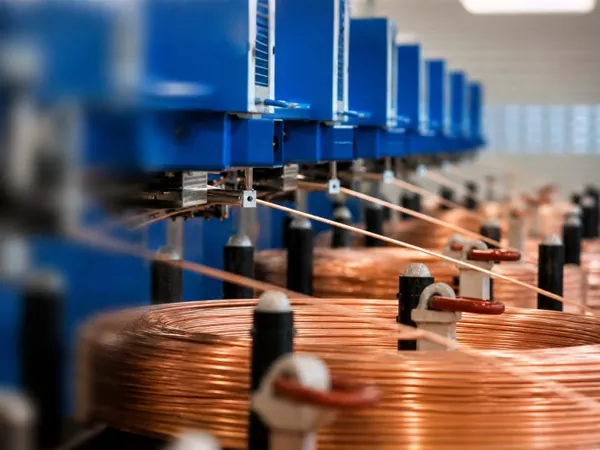

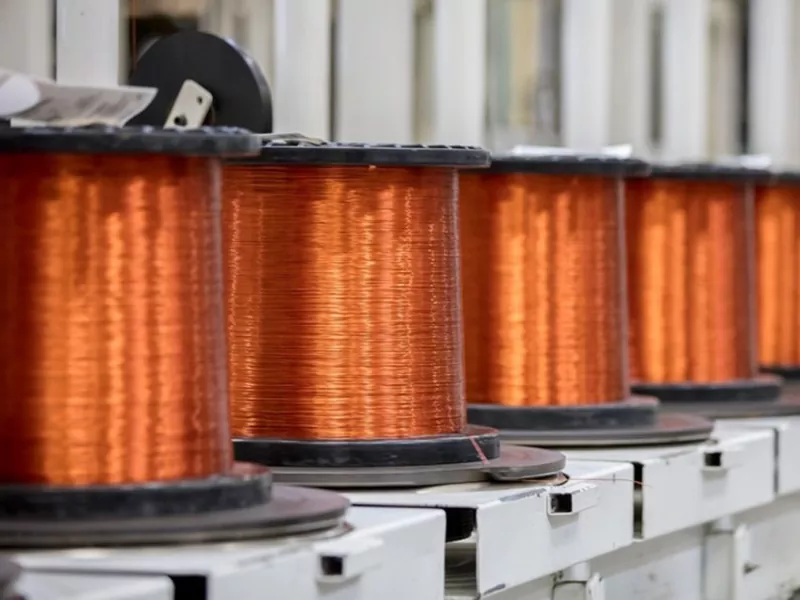

Precision copper flat wire produced on GRM integrated drawing and rolling line

A linea di produzzione di filu pianu integrata GRM hè pensata per continuutrasfurmazioni di filu di rame in cunduttori piani di precisionecù una tolleranza dimensionale stretta è una qualità di superficia eccellente.

Integrà i prucessi di disegnu è di laminazione in un sistema di produzzione, a linea migliora significativamente l'efficienza di a produzzione mentre riduce a manipulazione manuale è mantene a cuerenza stabile di u produttu durante i cicli di produzzione longu.

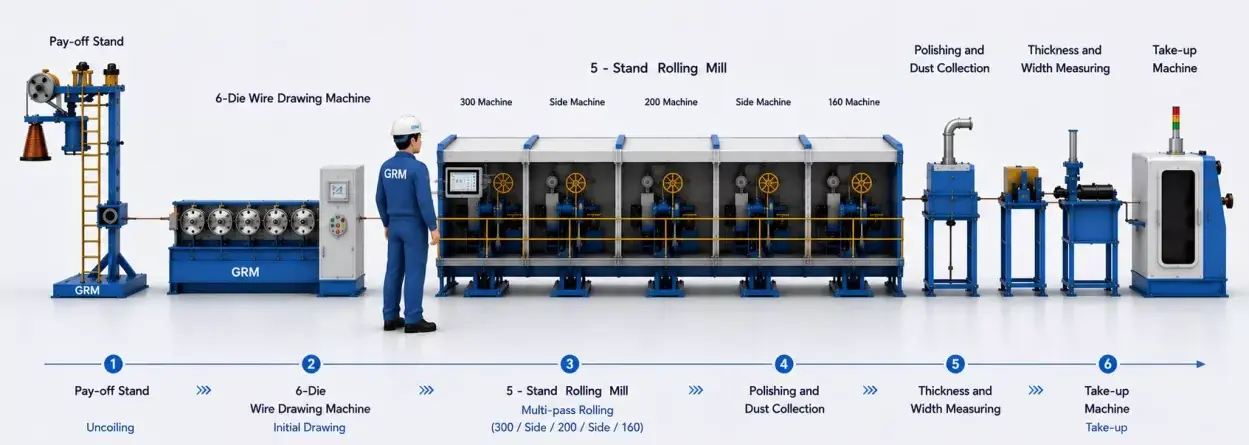

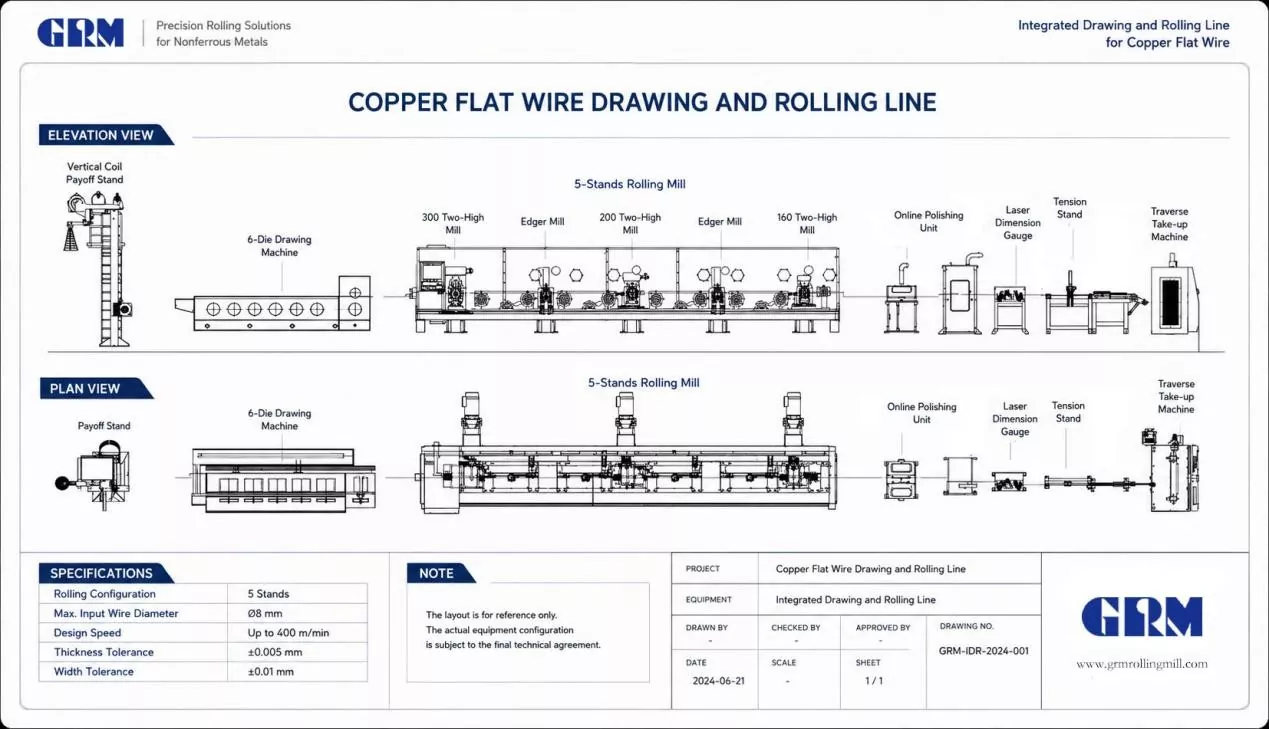

Integrated copper flat wire drawing and rolling line production process

Disegnu flessibile è efficiente

Stand Vertical Coil Payoff: 1 set

DLF6D/500 Disegno a sei fustelle: 1 set

Laminatoio di precisione à dui rotuli: 3 seti

Laminazione laterale: 2 seti

Dispositivo di lucidatura è raccolta di polveri in linea: 1 set

Dispositivu di misurazione di larghezza è spessore in linea: 1 set

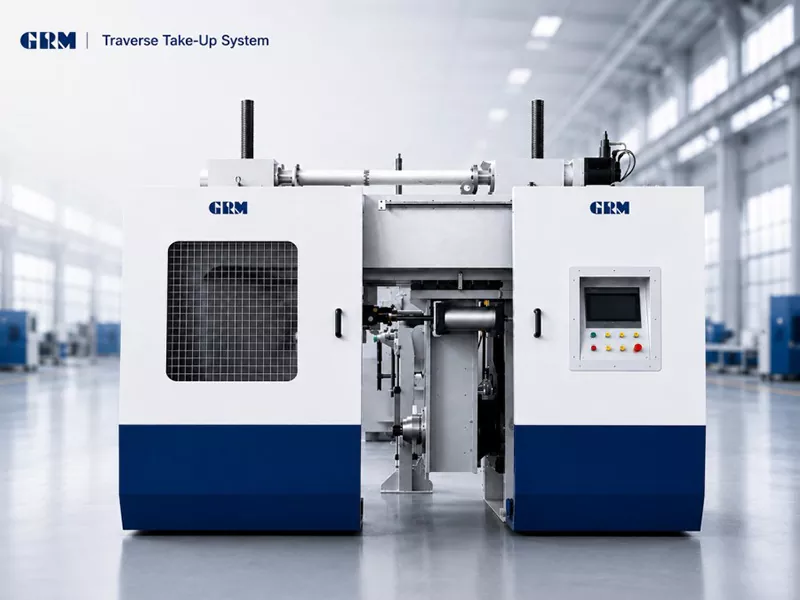

Macchina di ripigliatura trasversale: 1 set

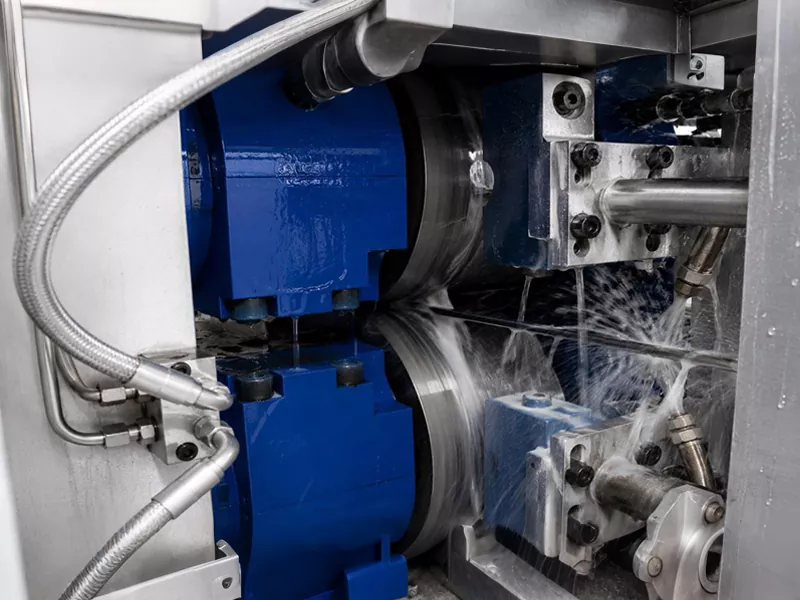

Two-roll precision rolling mill on copper flat wire production line

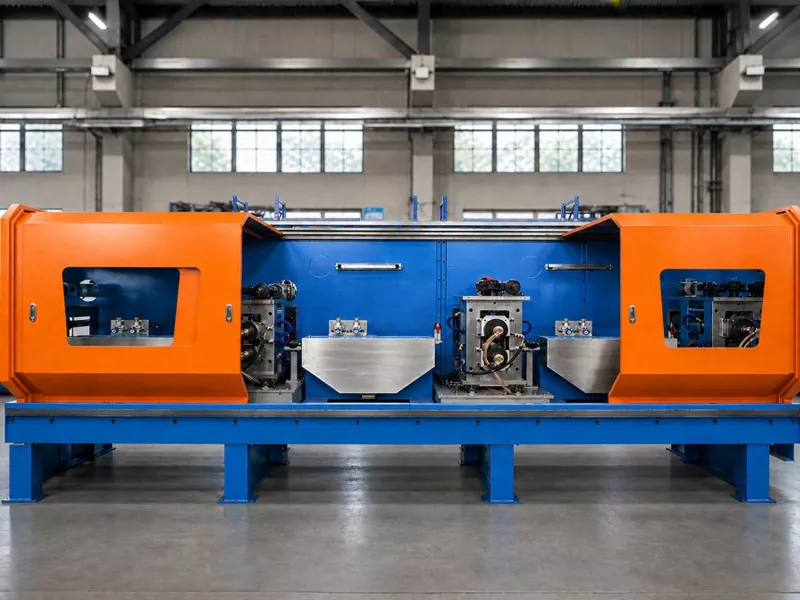

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

Linea cumpleta per a produzzione di filu di rame

A Linea di Disegnu è Laminazione Integrata per u Filu Piattu di Rame di Precisione hè pensata per esigenti una precisione dimensionale elevata in a produzzione di cunduttori elettrici. Cù una vitezza massima di 400 m/min, hè adattatu per a fabricazione cuntinuu à grande scala di filu pianu di rame.

Paragunatu à i prucessi di laminazione autonomi convenzionali, a linea integrata elimina a manipulazione intermedia di materiale è assicura una coerenza dimensionale superiore in tutta a produzzione.

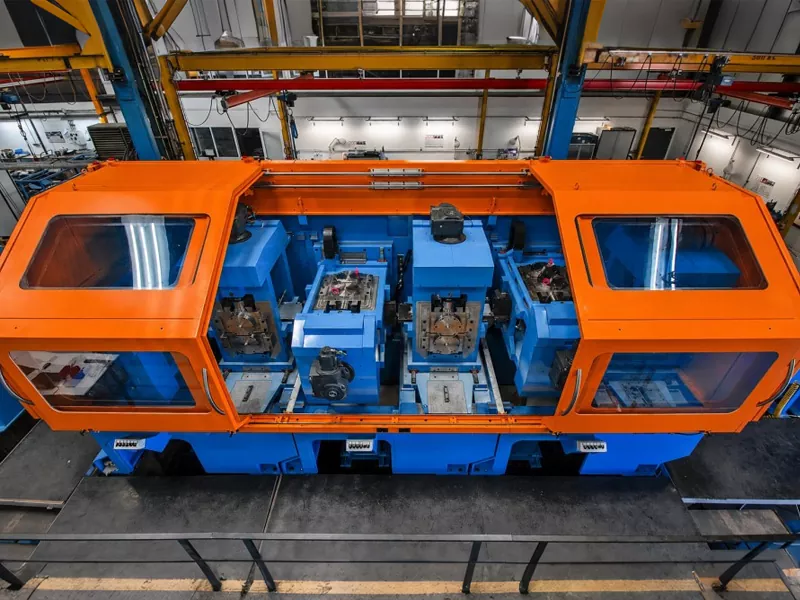

GRM integrated copper flat wire production line with 5-stand rolling mill

* U prucessu di a linea di produzzione pò esse persunalizatu secondu e dimensioni di u produttu di u cliente

SPECIFICAZIONI TECNICHE

Cunfigurazione 5-stands Rolling Mill		GRM
Primu mulinu Dui altu	Ø mm	300
First Edger mil	Ø mm	155
Secondu mulinu Dui altu	Ø mm	200
Second Edger mil	Ø mm	155
Terzu mulinu Dui altu	Ø mm	160
Velocità di cuncepimentu	m/min	400
Maximum Intel Wire	Ø mm	8
Tolleranze finite	mm	Spessore: ± 0,005 larghezza: ± 0,01
Gamma tipica di dimensioni di filu pianu finitu	mm	Spessore: 2,0-12 larghezza: 0,5-4,0

Applicazioni tipiche

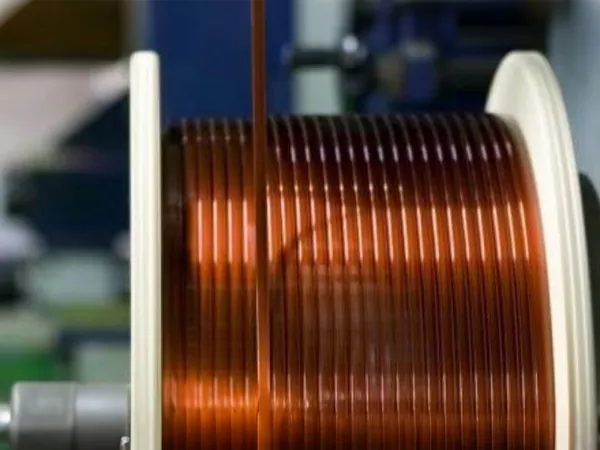

Fil magneticu rettangulare smaltatu

CTC Conductor Trasposta Continuamente

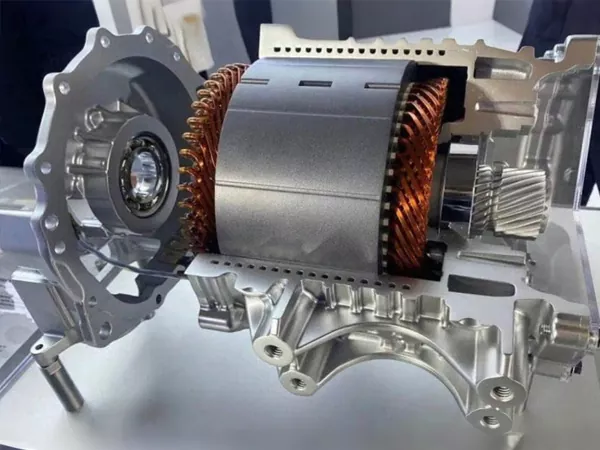

EV Motor Hairpin Conductor

Pruduzzione di filu pianu EV Motor

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

EV motor hairpin conductor flat wire production

FAQ

1. Questa linea di produzzione pò fabricà un filu pianu di rame per l'applicazioni di trasformatore?

Iè, a linea hè pensata per a produzzione di filu pianu di rame d'alta precisione per i cunduttori di trasformatori, fili magnetichi è altre applicazioni elettriche.

2. Pò esse persunalizatu u Disegnu Integratu è a Linea Rolling per Precision Copper Flat Wire?

Iè, GRM furnisce soluzioni di linea di produzzione persunalizati basate nantu à u vostru materiale di input, dimensioni di filu finitu è esigenze di produzzione.

3. Chì accuratezza pò esse u prucessu di rulli di precisione?

U sistema pò ottene una tolleranza di spessore finu à ± 0,005 mm è una tolleranza di larghezza finu à ± 0,01 mm per a produzzione di filu pianu di rame di precisione.

4. Perchè sceglie una linea di disegnu integrata è rotulazione invece di machini separati?

A linea di produzzione di filu pianu di rame integrata migliora l'efficienza, riduce a manipulazione di materiale è assicura una consistenza più stabile di u produttu.

Cerchi una Soluzione Personalizzata di Produzione di Fili Piani di Rame?

GRM furnisce soluzioni di ingegneria cumplette basate nantu à e vostre specificazioni di materiale, dimensioni di fili finiti è esigenze di applicazione downstream.

Cuntattate u nostru squadra di ingegneria per cunsultazioni tecniche è cuncepimentu di linea di produzzione persunalizata.
