4 Laminatoi a striscia stretta alta riversibili

I laminatori GRM-S 4 riversibili a striscia alta stretta da a fabbrica di laminati GRM sò pensati perlaminazione di precisione di strisce strette sottu 140 mm di larghezza. Dotatu di una struttura di laminazione reversibile, PLC, touchscreen è sistema di servocontrollu, u mulinu permette a laminazione multi-pass di materiali di striscia di fenditura cù una precisione eccellente di spessore, piattezza di striscia è qualità di bordu. Hè una suluzione ideale per l'applicazioni di altu valore chì necessitanu sia precisione è flessibilità di produzzione.

Mandate una dumanda

Descrizzione di u produttu

I mulini d'inversione GRM unicu stand sò adattati per a laminazione di precisione di diversi materiali, cumprese l'acciaio di silicone, l'acciaio inossidabile, leghe d'aluminiu è leghe di titaniu. U modu di rolling reversibile permette una pianificazione flessibile di u passaghju secondu e proprietà di u materiale è u spessore di destinazione.

Dotatu di un layout compactu è di un altu rapportu di costu-prestazioni, u mulinu hè soprattuttu adattatu per a produzzione in lotti chjuchi à medii, applicazioni R&D è trasfurmazioni multi-specificazioni.

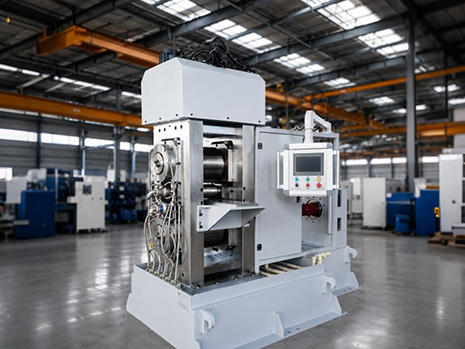

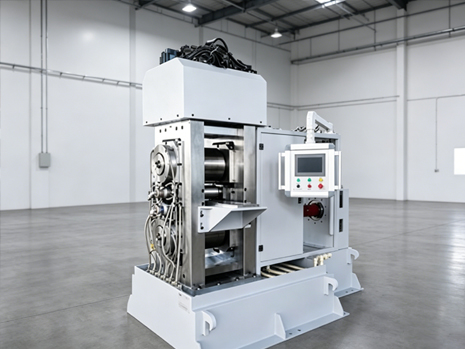

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Materiali Applicabili

Strisce di lega d'argentu è d'argentu

Strisce in lega d'aluminiu

Strisce rivestite a base di alluminio

Strisce in acciaio inox

Strisce d'acciaio di silicone

Lega di titaniu è strisce rivestite di titaniu

Cunfigurazione

Una piattaforma di ricezione à i dui lati di entrata è di uscita

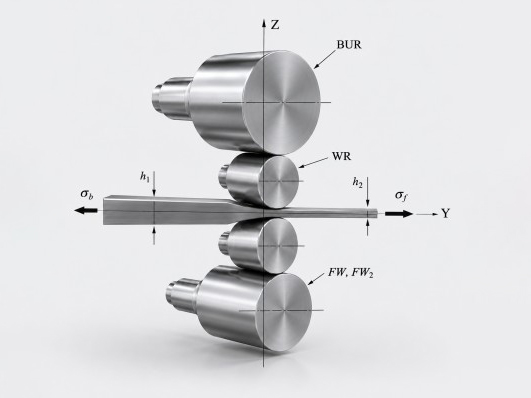

Unità principale di laminazione inversa 4 alta

Rotoli superiori è inferiori guidati indipindentamente per un rolling asincronu

PLC + HMI + Servo sistema di cuntrollu integratu

Silver alloy and titanium strip rolling on narrow strip mill

Dati tecnichi

Tipu di stand	4-High Single Stand Reversing Mill
Spessore di input	0,5 - 10 mm
Spessore di output	0,2 - 0,8 mm
Larghezza di striscia	100 - 140 mm
Tolleranza di spessore	± 0,015 mm
Lubricazione di cuscinetti	Lubricazione automatica d'oliu in circuit chjusu
Backup Roll Diameter	Φ300 × 200 mm
Diametru di u rollu di travagliu	Φ120 × 200 mm
Velocità di cuncepimentu	0 - 0,4 m/s
Forza di Rolling	≥ 80 T

Vantaghji

Design rolling reversibile

Controlu di passaghju flessibile per diversi materiali è intervalli di spessore.

Cuntrolu d'alta precisione

I 4 laminati riversibili à striscia stretta alta sò dotati di servo drive cumpletu è sistema di cuntrollu PLC, ottenendu una precisione di spessore finu à ± 0,015 mm.

Disegnu Compact Mill Stand

Disposizione di stand unicu cù impronta chjuca, ideale per a produzzione in lotti chjuchi è medii cù parechje specificazioni di produttu.

Opzioni

Sistema di riscaldamentu elettromagneticu (150-250 ° C)

Permette di cambià trà i modi di laminazione fredda è di rotolamentu caldu.

Struttura di cunversione 4-high à 2-high

Riservatu per l'espansione futura di u prucessu è l'applicazioni di laminazione à caldu.

FAQ

Q1: Chì ghjè a larghezza massima di a striscia?

GRM: A larghezza massima di striscia hè 140 mm, pensata per applicazioni di laminazione di strisce strette di precisione.

Q2: U mulinu pò processà l'acciaio inossidabile è l'acciaio di silicio?

GRM: Sì. I nostri 4 laminatori riversibili à strisce strette alte sò adattati soprattuttu per i materiali difficiuli di rollu cum'è l'acciaio inossidabile è l'acciaio di silicone.

Q3: U mulinu pò travaglià cù linee di annealing o pickling?

GRM: Sì. GRM pò furnisce suluzioni integrate cumprese linee di ricottura, sistemi di decapaggio è equipaghji di manipulazione di bobine.

GRM hè specializatu in soluzioni di laminazione di strisce strette di precisione, chì furnisce l'equipaggiu cù alta precisione, affidabilità è efficienza di costu. In più di i mulini d'inversione unicu stand, offremu ancu laminatori compatti multi-stand, linee di laminazione cuntinue è sistemi di trasfurmazioni di metalli persunalizati.
Cuntattateci oghje per una soluzione di rotolatura su misura per i vostri bisogni di materiale è di produzzione.
